1 SDN简介

1.1 网络虚拟化与SDN

网络虚拟化

传统网络是分布式控制架构，每台设备包含独立的控制平面和数据平面
- 流量路径的灵活调整能力不足
- 网络协议实现复杂，运维难度较大
- 网络新业务升级速度较慢
NFV：网络功能虚拟
SDN的三个主要特征：
- 转控分离：网元的控制平面在控制器上，负责协议计算，产生流表；而转发平面只在网络设备上。
- 集中控制：设备网元通过控制器集中管理和下发流表，这样就不需要对设备进行逐一操作，只需要对控制器进行配置即可。
- 开放接口：第三方应用只需要通过控制器提供的开放接口，通过编程方式定义一个新的网络功能，然后在控制器上运行即可。
Overlay：在现有网络上叠加虚拟逻辑网络，原有网络不改造前提下，通过定义的逻辑网络来实现业务逻辑，解决原有数据中心的网络问题。实际上就是一种隧道封装技术，将二层网络封装在三层/四层报文中进行传递，提供了一种解决数据平面转发和多租户隔离的技术手段，VXLAN(Virtual eXtensible LAN)是当前最为主流的Overlay标准。
SDN的两个重要实体：
- controller：知道网络钟所有消息，对整个网络进行管理和控制，可以给将交换机下发流表
- switch：实现controller指令，转发规则由流表制定
  - secure channel：与控制器通信的模块
  - flow table：转发规则

1.2 OpenFlow协议

OpenFlow是一种网络通信协议，应用于SDN架构中控制器和转发器之间的通信。软件定义网络SDN的一个核心思想就是“转发、控制分离”，要实现转、控分离，就需要在控制器与转发器之间建立一个通信接口标准，允许控制器直接访问和控制转发器的转发平面。OpenFlow引入了“流表”的概念，转发器通过流表来指导数据包的转发。控制器正是通过OpenFlow提供的接口在转发器上部署相应的流表，从而实现对转发平面的控制。

OpenFlow协议架构
OpenFlow流表项组成

2 SDN架构

Hybrid SDN evolution 综述

2.1 SDN组件

2.1.1 SDN控制器

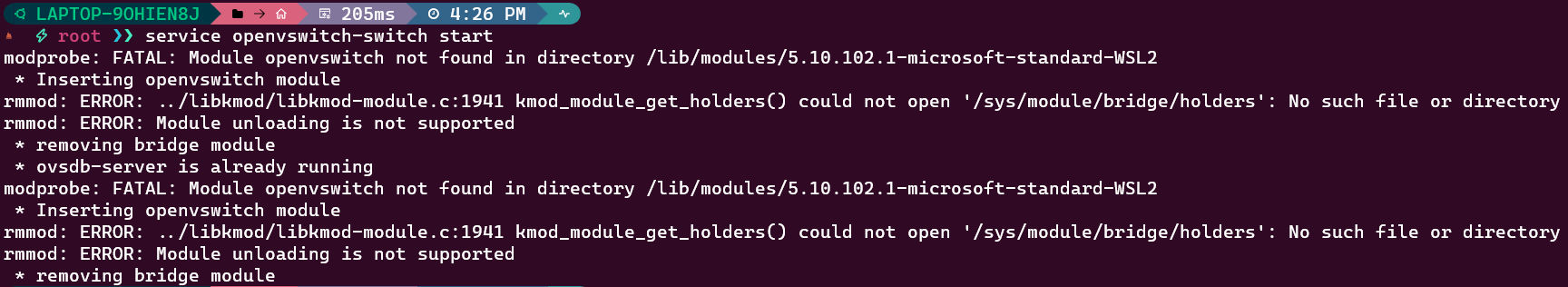

OpenDaylight：Linux基金会管理的开源SDN控制器，最受瞩目的开源SDN控制器。使用微服务架构，支持 OpenFlow, P4 BGP, PCEP, LISP, NETCONF, OVSDB, SNMP等协议，平台核心是Model-Driven Service Abstraction Layer。
ONOS,开源的SDN网络操作系统，主要面向服务提供商和企业骨干网、
Ryu,基于Python开发，模块清晰，可扩展性好。

2.1.2 SDN南向接口 SBI

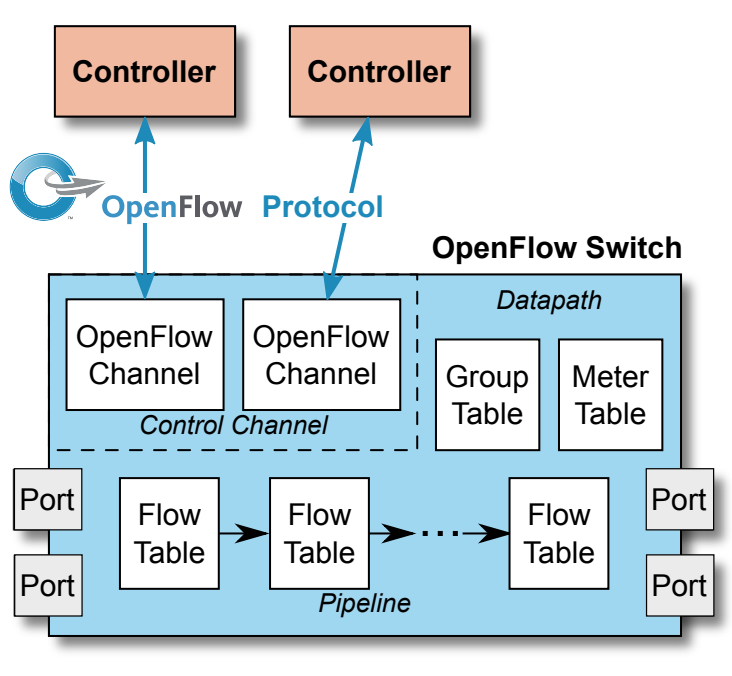

OpenFlow：定义了OpenFlow交换机、流表、OpenFlow通道以及OpenFlow交换协议。
- Channel用于交换机域控制器通信,用来配置和管理交换机、接收交换机上报事件
- Flow Table放流表项，每个流表项由匹配域(包括输入端口、包头以及其他流表设置的元数据)、优先级、指令集、计数器、计时器、Cookie和用于管理流表项的flag组成：
- Group Table定义一组可以被多个流表项共同使用的动作
- Meter用于计量和限速

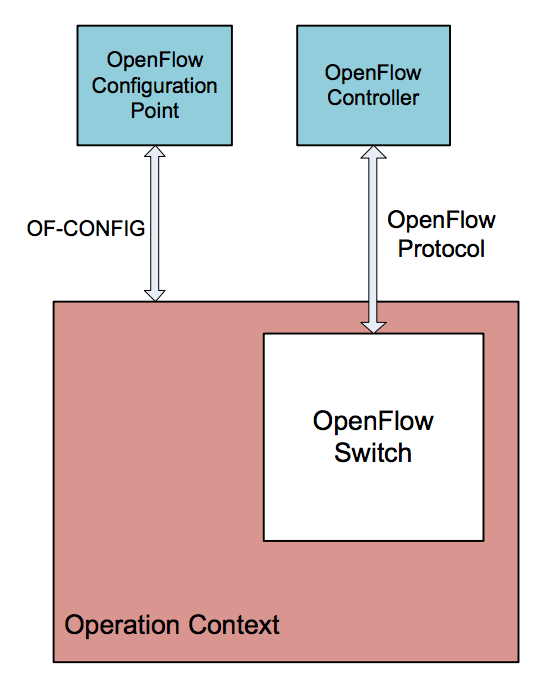

OF-Config：OF-Config是一个OpenFlow交换机配置协议，提供了开放接口用于控制和配置OpenFlow交换机，但不影响流表的内容和数据转发行为。
NETCONF：基于XML的交换机配置接口，用于替代CLI、SNMP等配置交换机。
P4：一个协议无关的数据包处理编程语言，提供了比OpenFlow更出色的编程能力，不仅可以指导数据流进行转发，还可以对交换机等转发设备的数据处理流程进行编程。
- P4交换机将流水线处理数据的过程进行抽象和重定义，数据处理单元对数据的处理抽象成匹配和执行匹配-动作表的过程，包头的解析抽象成P4中的解析器，数据处理流程抽象成流控制
- P4基础数据处理单元是不记录数据的，所以就需要引入一个元数据总线，用来存储一条流水线处理过程中需要记录的数据。P4交换机的专用物理芯片Tofino，最高支持12个数据处理单元，可以覆盖传统交换机的所有功能。
