NVMeVirt模拟ZNS SSD

NVMeVirt模拟ZNS

搭建步骤

服务器上ZenFS的依赖已经完备，直接开装

1 ZenFS和RocksDB安装

使用最新版本的RocksDB和ZenFS时，安装报错(如issue#288所示)，原因时新版本的RocksDB更换了API而ZenFS未适配，使用RocksDB 8.11.3可以解决，直接按照README即可

1
2
3
4
5
git clone https://github.com/facebook/rocksdb.git
cd rocksdb
git clone https://github.com/westerndigitalcorporation/zenfs plugin/zenfs
cd plugin/zenfs/util
make

2 NVMeVirt搭建

2.1 内存预留

1
2
# 从16G开始预留32内存空间给NVMeVirt使用
GRUB_CMDLINE_LINUX="memmap=32G\\\$16G"
1
2
3
sudo update-grub
sudo reboot

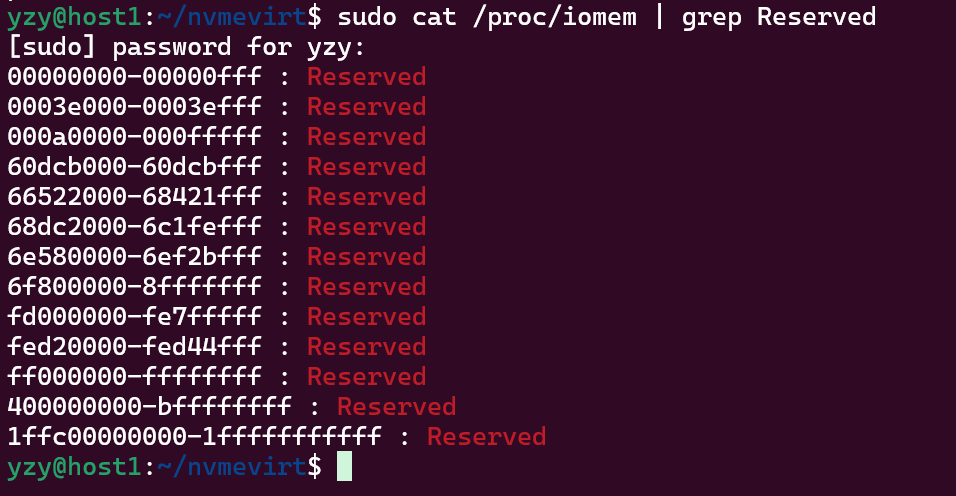

sudo cat /proc/iomem | grep Reserved

2024-05-31-16-18-47-NVMeVirt

400000000- bffffffff预留了16GB的内存空间
400000000-147fffffff

2.2 修改配置

选择zns模式，使用西数ZN540的配置

1
2
3
4
5
# Select one of the targets to build
# CONFIG_NVMEVIRT_NVM := y
#CONFIG_NVMEVIRT_SSD := y
CONFIG_NVMEVIRT_ZNS := y
#CONFIG_NVMEVIRT_KV := y

修改zone_size，需要注意在ZenFS挂载时最少需要32个zone

1
2
3
4
#elif (BASE_SSD == WD_ZN540)
...
#define ZONE_SIZE MB(256ULL)
...

2024-05-31-16-21-36-NVMeVirt

2.3 加入内核

我选择只使用16GB的空间，其实地址为16GB，注意在设定memmap_size时增加1M，不然会报段错误(需要reboot才能重新插入内核模块，很麻烦)，dmesg显示zns_ftl的101行报错，原因是容量(Total Capacity)不能整除分区大小(Zone Size)，加1M即可

将2.2中编译好的内核模块加入内核(后续要重新更改修改分区时，先rmmod内核模块，然后修改配置文件重新编译)

模拟16G ZNS
1
sudo insmod /home/yzy/nvmevirt/nvmev.ko memmap_start=16G memmap_size=16385M cpus=6,7
模拟32G ZNS
1
sudo insmod /home/yzy/nvmevirt/nvmev.ko memmap_start=16G memmap_size=32769M cpus=6,7

报错

1
2
[2278744.083448] NVMeVirt: Version 1.10 for >> WD ZN540 ZNS SSD <<
[2278744.083459] NVMeVirt: [mem 0x400000000-0xc000fffff] is usable, not reseved region

查看预留区域

1
2
3
4
5
6
7
8
9
10
11
12
13
14
yzy@host1:~/DZR-rocksdb/rocksdb-7.10.2$ sudo cat /proc/iomem | grep Reserved
00000000-00000fff : Reserved
0003e000-0003efff : Reserved
000a0000-000fffff : Reserved
5f105000-5f105fff : Reserved
66520000-6841ffff : Reserved
68dc0000-6c1fefff : Reserved
6e580000-6ef2bfff : Reserved
6f800000-8fffffff : Reserved
fd000000-fe7fffff : Reserved
fed20000-fed44fff : Reserved
ff000000-ffffffff : Reserved
400000000-bffffffff : Reserved
1ffc00000000-1fffffffffff : Reserved

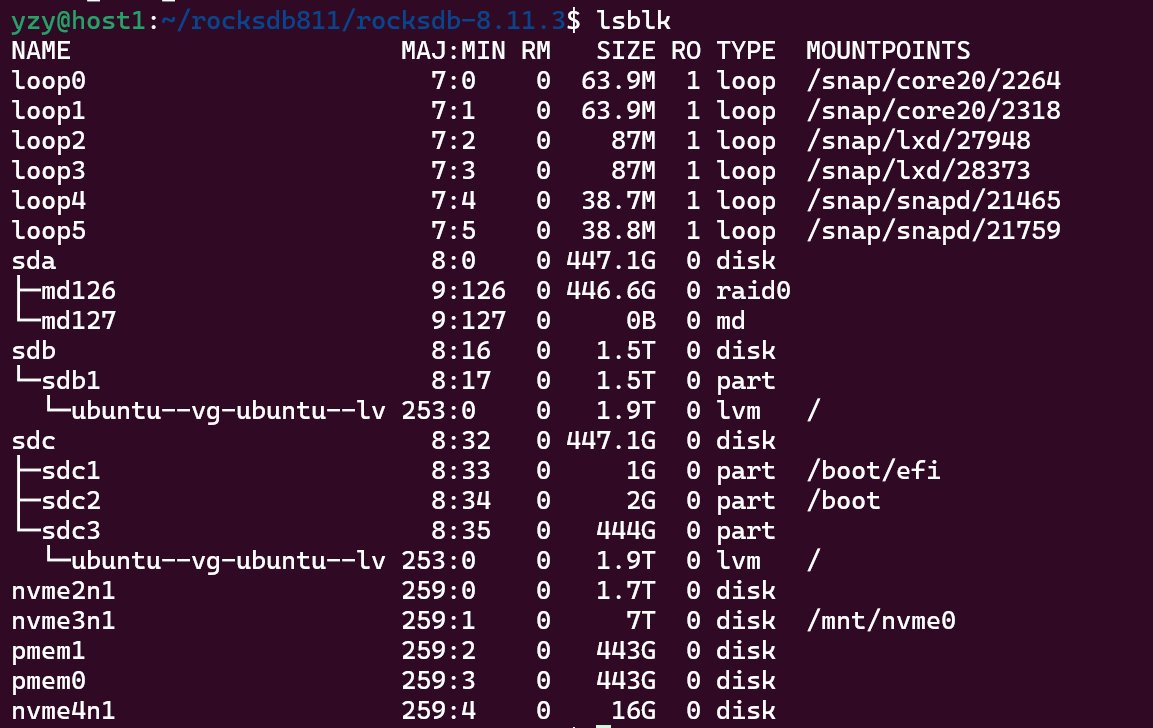

可以通过sudo nvme zns zns-reports nvme4n1查看详细信息

2024-05-31-16-26-05-NVMeVirt
2024-05-31-16-26-43-NVMeVirt

2.4 ZenFS挂载

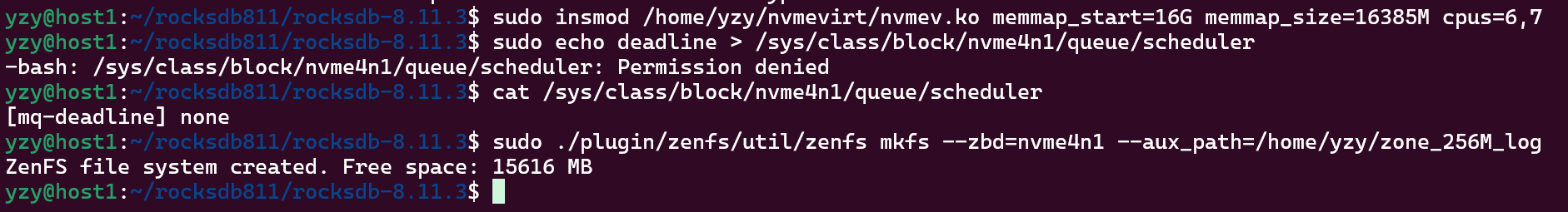

磁盘调度器设为deadline(貌似同一编号如nvme4n1只需设置一次, 更换另一配置的模拟zns不需该操作)

1
sudo echo deadline > /sys/class/block/nvme4n1/queue/scheduler

挂载ZenFS，指定log和lock文件

1
sudo ./plugin/zenfs/util/zenfs mkfs --zbd=nvme4n1 --aux_path=/home/yzy/zone_256M_log

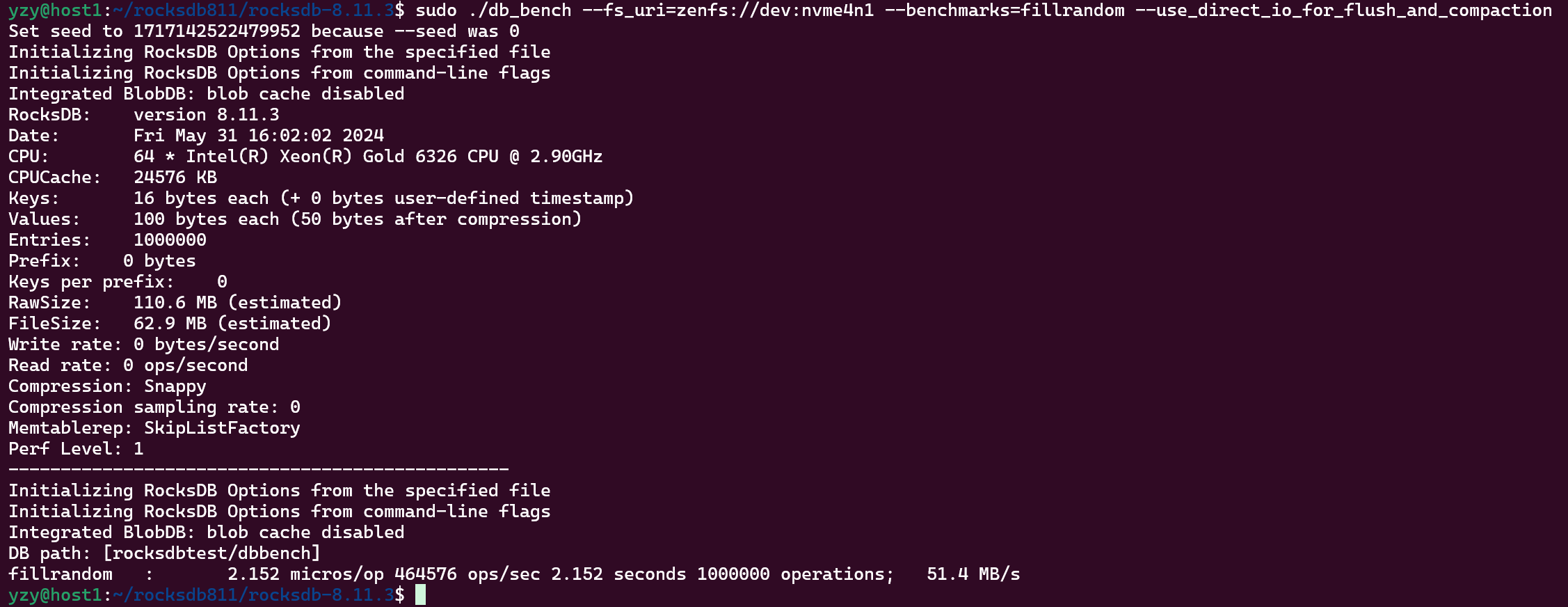

db_bench测试

1
sudo ./db_bench --fs_uri=zenfs://dev:nvme4n1 --benchmarks=fillrandom --use_direct_io_for_flush_and_compaction

2024-05-31-16-34-05-NVMeVirt

2024-05-31-16-33-46-NVMeVirt

2.3 参考

3 ZNS实验

实验环境：NVMeVirt+RocksDB+ZenFS
实验目的：分区大小与compection和GC的关系量化

3.1 实验记录

  • key-size:16 B

  • value-size:100B

  • 测试前使用sudo nvme zns reset-zone nvme4n1 -a将zns模拟盘上所有的分区重置

  • fillseq

1
sudo ./db_bench --benchmarks=fillseq,stats --num=100000000 --value_size=100 --compression_type=none --histogram --fs_uri=zenfs://dev:nvme4n1 --target_file_size_base=510027366 --use_direct_io_for_flush_and_compaction --max_bytes_for_level_multiplier=4 --max_background_jobs=8 --use_direct_reads --write_buffer_size=2147483648 --statistics > /home/yzy/rocksdb811/rocksdb-8.11.3/plugin/zenfs/zns_test/results/16GB_<zone size>_fillseq_flush_10G.out
  • update
1
sudo ./db_bench --benchmarks=updaterandom,stats --num=10000000 --value_size=100 --compression_type=none --histogram --fs_uri=zenfs://dev:nvme2n1 --target_file_size_base=510027366 --use_direct_io_for_flush_and_compaction --max_bytes_for_level_multiplier=4 --max_background_jobs=8 --use_direct_reads --write_buffer_size=2147483648 --statistics --use_existing_db=true --use_existing_keys=true > /home/yzy/rocksdb811/rocksdb-8.11.3/plugin/zenfs/zns_test/results/16GB_<zone size>_update_flush_100M.out

sudo ./db_bench –benchmarks=overwrite,stats –num=10000000 –value_size=100 –compression_type=none –histogram –fs_uri=zenfs://dev:nvme2n1 –target_file_size_base=510027366 –use_direct_io_for_flush_and_compaction –max_bytes_for_level_multiplier=4 –max_background_jobs=8 –use_direct_reads –write_buffer_size=2147483648 –statistics – use_existing_db=true –use_existing_keys=true > /home/yzy/rocksdb811/rocksdb-8.11.3/plugin/zenfs/zns_test/results/16GB_64MB_overwrite_flush_100M.out

按论文提供的配置进行实验

1
./db_bench --fs_uri=zenfs://dev:nvme4n1 –benchmarks=fillrandom,stats –perf_level=3 -use_direct_io_for_flush_and_compaction=true -use_direct_reads=true -cache_size=268435456 -key_size=48 -value_size=43 -num=200000000 -db=./50M_random_insert_kv -disable_auto_compactions=true
1
./db_bench --fs_uri=zenfs://dev:nvme4n1 –benchmarks=mixgraph,stats -use_direct_io_for_flush_and_compaction=true -use_direct_reads=true -cache_size=268435456 -keyrange_num=1 -value_k=0.2615 -value_sigma=25.45 -iter_k=2.517 -iter_sigma=14.236 -mix_get_ratio=0.83 -mix_put_ratio=0.14 -mix_seek_ratio=0.03 -sine_mix_rate_interval_milliseconds=5000 -sine_a=1000 -sine_b=0.000073 -sine_d=4500 –perf_level=2 -reads=420000000 -num=50000000 -key_size=48 -db=./50M_random_insert_kv -use_existing_db=true -disable_auto_compactions=true
  • Zenfs
  • fillrandom : 2.685 micros/op 372401 ops/sec 268.527 seconds 100000000 operations; 52.6 MB/s

NVMeBenchmarks

  • sudo python3 grid_bench.py -d nvme4n1 -m zns-a -l lbaf0 -f write -s /home/yzy/NVMeBenchmarks/submodules/spdk-22.09 --overwrite 1
工具与框架
#RocksDB #Compaction #Flush #KV store #LSM-tree #ZNS SSD #NVMe
