频删场景下键值存储的性能优化

RocksDB Delete Heavy Optimization

RocksDB及其上层应用

RocksDB – Single Delete

  • Single Delete会当删除墓碑与对应值在合并操作对齐时同时删除, 减少中间层删除墓碑残留
  • 然而该机制仅适用于删除键只被写入一次且无后续更新的特定场景, 需要用户明确键的写入序列及其生命周期, 并通过编码保证安全, 如果键被多次写入后调用Single Delete会发生内部错误, 所以该优化解决的问题十分有限。

范围删除标记在SSTable中的组织方式

逻辑范围删除墓碑(左)及其对应物理键值对表示(右)

2025-03-31-20-25-15-RocksDB-Delete

RocksDB – Delete Range

  • 前台写时, 范围删除会被写入专门的Range Delete Memtable, 在刷盘时再与对应的文件一起刷入单个SSTable, 原因是为了防止墓碑与数据交错
  • SSTable中将范围删除墓碑写入专门的Range Tombstone Block
  • 读数据路径
    • V1版本
      • 搜索路径上的Memtable、Immutable Memtable和SSTablez中所有的范围删除标记聚合到名为skyline的无序向量中, 再通过扫描确定待读的键是否已经被删除。
      • 虽然构建skyline的开销较高, 但可以快速确定某个键是否被覆盖
    • V2版本
      • 不再通过聚合删除墓碑生成全局skyline, 而直接在每个SSTable和Memtable中分段保存, 保证分段无删除墓碑的重叠并且有序, 使得可用二分查找代替顺序查找
      • 每个打开一个SSTable时本身的范围删除墓碑会被分段并缓存：对于点查询会在每个分段中二分查找, 找到之后便不在更底层搜索, 相对于skyline方式减少了对删除无关层的读操作；对于范围扫描, 将所有分段的迭代器保存在列表中隐式创建skyline

MyRocks索引设计

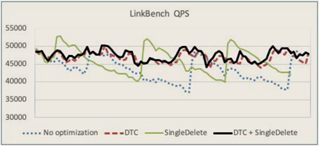

MyRocks优化后性能评估

MyRocks – 针对Single Delete进行设计

  • MyRocks为了支持Single Delete引入了二级键避免对同一RocksDB Key的多次写操作, 当二级键没发生变化则不更新, 当二级键更新时线通过Single Delete删除旧二级键, 再Put写入新二级键。
  • MyRocks引入了删除触发合并DTC, MyRocks扩展了RocksDB的合并机制以跟踪相邻删除墓碑, 当刷盘或合并过程中检测到某个键范围内删除墓碑的目睹较高, 会立即触发一次合并操作, 以减少因扫描过多删除墓碑导致范围扫描性能波动。

X-Engine – 基于规则加速删除墓碑清理

  • X-Engine将合并的优先级定义为: 用于删除的合并、Level0层合并、小合并(合并除最大级别外的两个相邻层)、大合并(合并最大级别和上一级别)、自我大合并(最大层内进行合并以减少已删除记录)
  • 当一个级别的空间大小或键范围超过预定义阈值时触发合并操作, 并按预定义的优先级执行合并

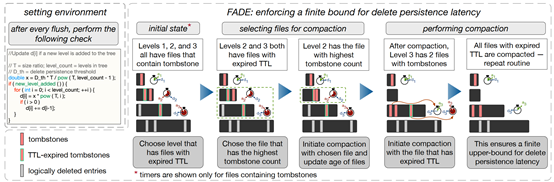

FADE机制示意图

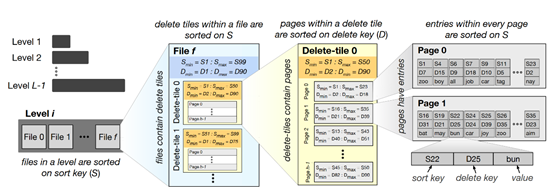

KiWi三层键值对组织

Lethe – 删除感知的LSM-Tree引擎

  • Lethe用极少的元数据、新的数据布局形式KiWi和新的删除感知合并策略FADE实现了更高的吞吐量（1.17-1.43倍）、更低的空间放大（2.1-9.8倍）和适中的写放大（4%-25%）
  • FADE机制
    • 保证在指定时间内失效
    • 为了实现指定时间内删除墓碑失效, 每个包含删除墓碑的文件都记录了失效时间TTL, 需要确保在指定时间内到达LSM-Tree的底部, 结合每一层参与合并的概率和开销, 大致可认为$TTL_i=TTL_{i-1}*T, TTL_0+ TTL_1…+TTL_i=D$, 其中T是相邻层间的乘数因子。
    • 除了TTL外, 还需记录每个文件中最旧删除墓碑的时间戳和预估失效记录数, 失效记录数可通过RocksDB的删除元数据(num_delete)和delete range预估得到, 元数据的获取较轻量。
  • KiWi机制
    • KiWi将原本RocksDB中File--Page的组织形式改为了File--Delete tile--Page三级结构, Delete tile内部按sort key有序排列, Page间按non-sort key排序, Page内部也按sort key排序。
    • 首先, 由于Delete tile内的Page间按照delete key排序, 在执行范围删除时可以直接丢弃满足条件的Page, 无需参与读写;
    • 而部分满足条件的Page则直接将内部有效数据读出生成新的Page, 旧Page由后续合并回收空间, 实现对删除Page的移动更新。
    • 其次, 由于Delete tile内部按non-sort key排序, 所以支持对非排序键使用Delete Range。
    • 但是由于二级结构变成了三级结构, 并且按Delete tile内部按非排序键排列, KiWi的读性能和范围扫描性能会影响。
  • 合并策略优化
    • 合并触发模式
      • RocksDB默认触发规则即选择超过层预设目标空间比例最高的层
      • FADE新增基于TTL的触发模式, 当包含删除墓碑的文件TTL到后则调度合并, 即使所在层并未达到目标大小
    • 文件选取规则
      • 重叠驱动的文件选择策略SO即RocksDB的默认规则, 在选择时尽量选择重叠文件少的以减少读写放大
      • 预估失效键驱动SD的文件选择, 优先选择预估失效记录数最多的文件以减少空间放大
      • TTL驱动DD的文件选择, 优先选择TTL到期的文件以满足用户要求
    • 总体规则: 当两个文件在SD/DD模式优先级相同时则选择具有最旧删除墓碑的SSTable, 如果SO模式下优先级相同则选择预估失效数最多的SSTable。

Zone-Aware Persistent Deletion for Key-Value Store Engine (2024 NVMSA 西交)

  • 用于KV存存储的分区感知的删除持久化

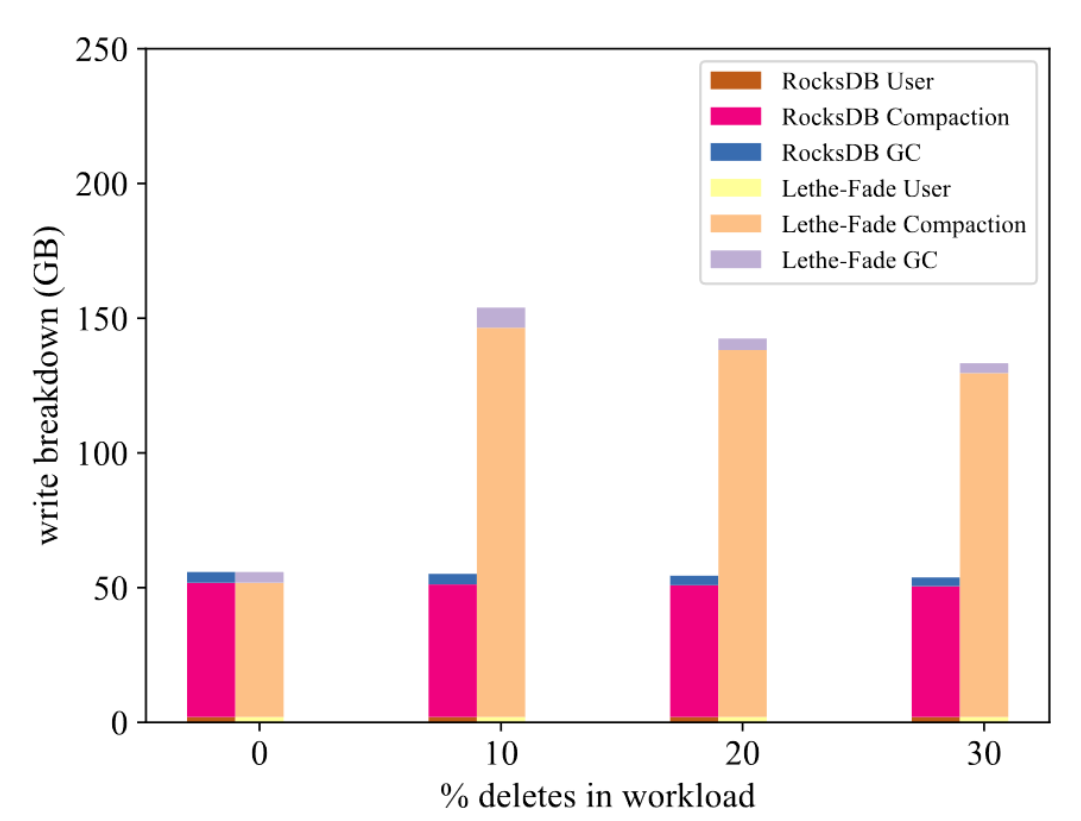

    2025-03-24-19-13-46-RocksDB-Delete
  • 动机
    • Lethe-Fade的写放大很高, 在频删场景下写放大是接近RocksDB的3倍
    • Lethe-Fade没有考虑ZNS SSD特性, 忽略了垃圾回收时的垃圾迁移开销

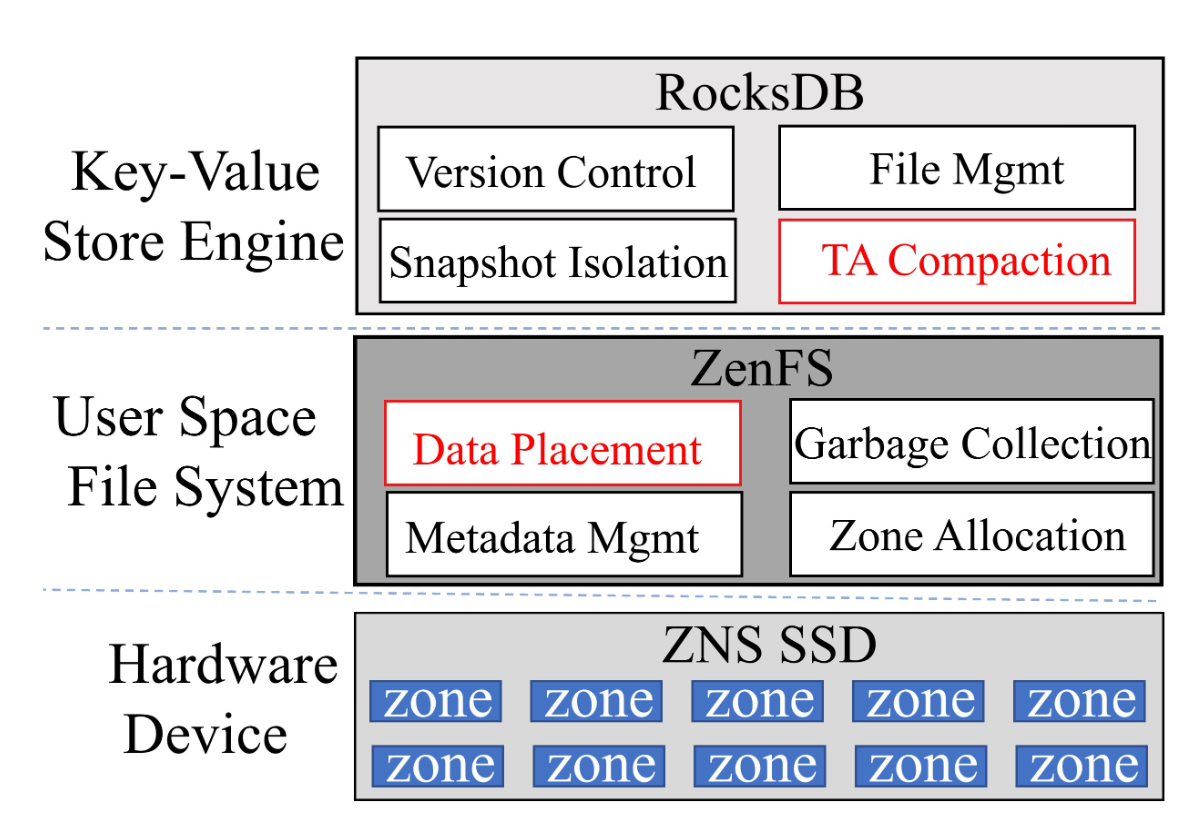

2025-03-24-19-26-57-RocksDB-Delete

2025-03-24-19-29-02-RocksDB-Delete

  • ZAP-Deletion方案设计
    • 墓碑感知的分区分配
      • 使用删除键的生命周期来指导数据布局
      • 记录第i级SSTable的平均生命周期$Lifetime_{Li}$
      • L0和L1层的Tombstone SSTable被视为Hot
      • 如果带有删除墓碑的SSTable的生命周期短于$Lifetime_{Li}$, 放到同级别的SSTable的分区里面, Hot Tombstone SSTable
      • 如果带有删除墓碑的SSTable的生命周期长于$Lifetime_{Li}$, 放到同级别的SSTable的分区里面, Cold Tombstone SSTable
    • 墓碑感知的SSTable选择
      • Lethe在选文件时选即将过期墓碑的SSTable, 额外的写入放大
      • 优先压缩删除墓碑到期的SSTable, 对于其他SSTable分层考虑
      • L0, L1采用选文件时选重叠率最小的
      • L2 ~ Ln采用基于优先级的方法来做
      • $w = -num_{overlap} + inc_{overlap} * \gamma$
        • $-num_{overlap}$为重叠数量, $inc_{overlap}$为上次合并以来新增的重叠文件, $\gamma$为0.8
        • 综合考虑当前重叠情况和重叠的增加
  • 性能分析
    • 合并操作的数据写开销基本于RocksDB持平

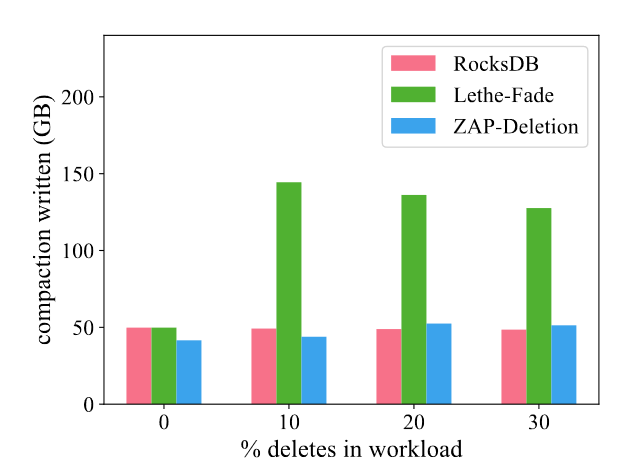

    • 2025-03-31-20-03-11-RocksDB-Delete
    • ZNS SSD上的GC写开销大幅降低

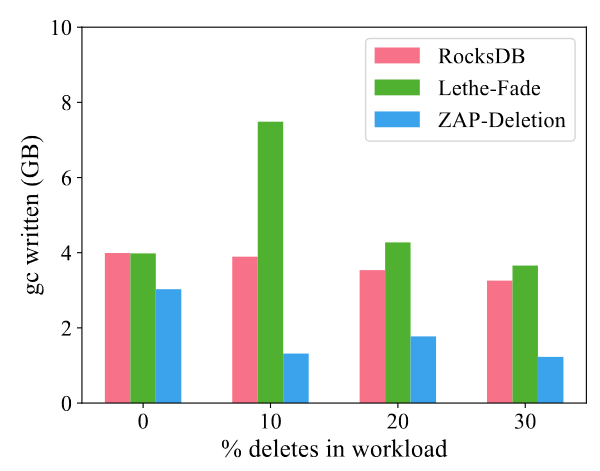

    • 2025-03-31-20-04-33-RocksDB-Delete

面向OCSSD的删除感知垃圾回收机制中版本信息的记录

Enabling a deleted-key-value-aware garbage collection strategy for LSM-tree on OCSSD (2024 APCCAS 台湾清华)

  • 动机: OCSSD的异地更新机制在处理删除操作时, 给数据擦写带来了挑战, 很长时间内并未被删除, 文章提出了删除键值感知的垃圾回收策略(针对闪存页的垃圾回收), 确保指定删除数据在数据恢复阶段被完全擦除
  • 总体设计: 在Wisckey之上来做的设计, Key放在SSTable, Value放在Value Log中; 将包含删除键值的数据标记为敏感数据, 垃圾回收时邮箱选择敏感数据
    • 挑战1: 跟踪不同版本数据的全部位置
    • 挑战2: 如何降低垃圾回收开销
  • 具体设计:
    • 版本跟踪: 引入Version Table, 记录键信息\冷热\版本号和键对应值在ValueLog内的地址\值得大小; 减少对LSM树依赖(?这读数据流程会变成什么样)
    • 冷热分离: 两个独立Memtable分别装冷热数据, 利用布隆过滤器区分冷热
    • 删除感知的垃圾回收:
      • 传统做法: 选择失效闪存页面最多的闪存块来做垃圾回收
      • 感知做法: 通过VersionTable定位到删除KV所在表, 找到LBA和对应长度, 如何传递给闪存定位到物理地址, 垃圾回收时优先选择这些块

参考文献

  • RocksDB-删除机制研究–鲁凯
  • Lethe: A Tunable Delete-Aware LSM Engine 删除感知的LSM引擎
  • Zone-Aware Persistent Deletion for Key-Value Store Engine 与ZNS SSD结合
  • Constructing and Analyzing the LSM Compaction Design Space
  • X-Engine: An Optimized Storage Engine for Large-scale E-commerce Transaction Processing
  • MyRocks: LSM-tree database storage engine serving Facebook’s social graph
  • Enabling a deleted-key-value-aware garbage collection strategy for LSM-tree on OCSSD
